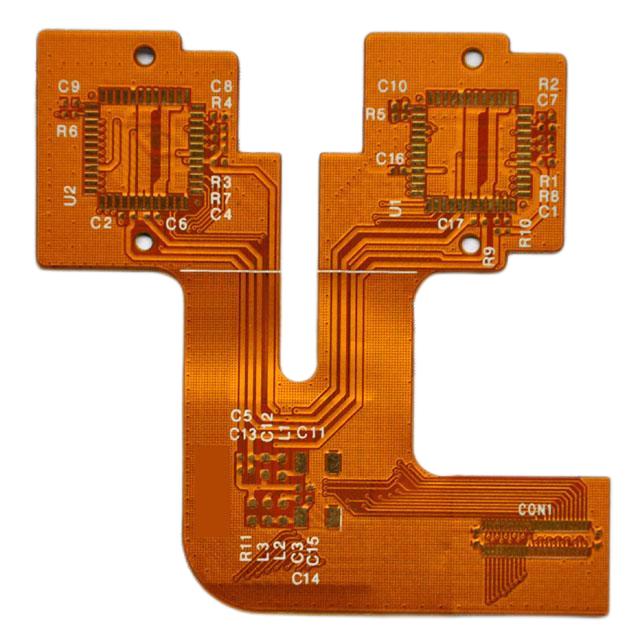

FPC flexibilné PCB

Flexibilná doska plošných spojov FPC má širokú škálu aplikácií vrátane spotrebnej elektroniky, automobilovej elektroniky, zdravotníckych zariadení, letectva a iných oblastí, JBpcb je vysoko kvalitný dodávateľ flexibilných plošných spojov FPC vyrobených v Číne, ak chcete prispôsobiť flexibilné plošné spoje FPC, prosím kontaktujte nás a získajte našu továrenskú cenovú ponuku.

Odoslať dopyt

Popis produktu
1. Definícia FPC flexibilnej DPS

FPC flexibilná doska plošných spojov je doska s plošnými spojmi vyrobená z flexibilných substrátov, ktoré sú vysoko ohýbateľné a skladacie. FPC flexibilná doska plošných spojov sa zvyčajne skladá z viacvrstvových filmových substrátov a vodivých vrstiev. Jeho hlavnou vlastnosťou je ohýbateľnosť a skladateľnosť dosky plošných spojov, takže je vhodný pre elektronické zariadenia, ktoré je potrebné ohýbať alebo zložiť. Flexibilná doska plošných spojov FPC má mnoho výhod, ako sú malé rozmery, nízka hmotnosť, vysoká spoľahlivosť atď., a preto sa široko používa v mnohých oblastiach, ako sú mobilné telefóny, digitálne fotoaparáty, tabletové počítače, automobilová elektronika, lekárske vybavenie atď. krátky, FPC flexibilný PCB je veľmi dôležitý elektronický komponent. Jeho vzhľad robí dizajn elektronických zariadení flexibilnejším a rozmanitejším a tiež poskytuje viac možností na výrobu elektronických zariadení.





2. Výrobný proces FPC flexibilných PCB

Flexibilná doska plošných spojov FPC má flexibilitu a spoľahlivosť. V súčasnosti sú na trhu 4 typy FPC flexibilných DPS: jednostranné (1 vrstva), obojstranné (2 vrstvy), viacvrstvové a mäkko-tvrdé DPS. Výrobný proces flexibilnej DPS FPC zahŕňa hlavne tieto kroky: po prvé, príprava základného materiálu, zvyčajne sa ako základný materiál používa polyimidová fólia alebo polyesterová fólia, a základný materiál flexibilnej DPS sa pripravuje tlačou, medeným povlakom a inými procesmi. ; po druhé je to grafická produkcia. Podľa výkresu návrhu dosky s plošnými spojmi je vzor obvodu vyrobený na substráte technológiou fotolitografie alebo laserového rezania; potom galvanické pokovovanie, vrstva kovu je pokovovaná na obvode technológiou galvanického pokovovania, ako je meď, nikel, zlato atď., aby sa zvýšila vodivosť a odolnosť proti korózii; nakoniec, rezanie a testovanie, hotová flexibilná doska plošných spojov je rezaná podľa požadovanej veľkosti a testovaná a kontrolovaná, aby sa zabezpečilo, že jej kvalita a výkon spĺňajú požiadavky. Vo všeobecnosti je výrobný proces flexibilných PCB FPC pomerne komplikovaný a vyžaduje si spoluprácu rôznych procesov a jemných operácií, ale vďaka flexibilnému výkonu a miniaturizačným charakteristikám je široko používaný v elektronických produktoch.


Ako urobiť FPC flexibilné PCB?

1-vrstvový FPC flexibilný výrobný proces PCB:
Rezanie-vŕtanie-suchá fólia-uchytenie-expozícia-vyvolanie-leptanie-lúpanie povrchová úprava-krycia fólia-lisovanie-vytvrdzovanie povrchová úprava-nanášanie niklového zlata-tlač znakov-strihanie-elektrické meranie-dierovanie-finálna kontrola -Balenie a expedícia


2-vrstvový FPC flexibilný výrobný proces PCB:

Rezanie -Vŕtanie-PT H -Elektrické pokovovanie- Predúprava - Lepenie suchého filmu- Expozícia parazitom - Vyvolanie -Grafické galvanické pokovovanie-Odstránenie filmu- Predúprava - Lepenie suchého filmu- Plánovanie expozície - Vyvolanie -Letanie-Odstránenie membrány-Povrchová úprava-Laminovanie filmu-Laminácia- Vytvrdzovanie - poniklovanie - tlač znakov - rezanie - elektrický test - razenie - konečná kontrola - balenie - odoslanie.



Schopnosť procesu FPC PCB:

Flex materiál

Taihong, Shengyi, Lianmao

PCBMateriál

KB,Shengyi, Lianmao

Hrúbka medi

12 um - 70 jeden

Povrchskončiť










Povrchová úprava Hrúbka





ENIG

In

Au

2-4 jeden__

0,025 - 0,075 jeden_



ENEPIG

In_

Au

PD

2-4 jeden__

0,025 - 0,075 jeden__

0,025 - 0,075 jeden_



Elektrické pozlátenie



Ni

AU

2-4jeden

0,05-0,35jeden

RF-PC

Thchorobnosť

Minimjeden(mm)



                           4 vrstvy sololitu + 2 vrstvy mäkkej dosky

0.6mm

6vrstvy sololitu + 2 vrstvy mäkkej dosky

0.6mm

RF-PC

Thchorobnosť

Komutolerancie



4 vrstvy sololitu + 2 vrstvy mäkkej dosky

0.1  mm

6vrstvy sololitu + 2 vrstvy mäkkej dosky

0.1  mm



Šírka / minimum priestoru (mm)



4 vrstvy tvrdej dosky + 2 vrstvy mäkkej doskyŠírka / minimum priestoru (mm)

1 oz

0,075 mm

1/2oz

0,06 mm

1/3oz

0,05 mm




Šírka / minimum priestoru (mm)



4 vrstvy tvrdej dosky + 2 vrstvy mäkkej doskyŠírka / minimum priestoru (mm)

1 oz

0,075 mm

1/2oz

0,06 mm

1/3oz

0,05 mm

6vrstvy tvrdej dosky + 2 vrstvy mäkkej doskyŠírka / minimum priestoru (mm)

1 oz

0,075 mm

1/2oz

0,06 mm

1/3oz

0,05 mm



Vŕtajtel         Minimálne(mm)

Vŕtajte

0.1mm

Lasher

00,075     mm




Shift Tolerancia

Prikrývkaje

0.1mm

SUSA

0.15mm

PI

0.1mm

FR-4

0.15mm

EMI FILM

0,1mm

                                                                Prikrývkaje (PI &lepidlo)



12.5jeden-50jeden

12.5jeden-75jeden

Množstvo lepidla na pretečenie krycej vrstvy

0,02-0,03 mm


3. Vlastnosti ohybnej dosky plošných spojov FPC
Flexibilný PCB FPC je flexibilná doska obvodu používaná v elektronických zariadeniach, pozostávajúca z flexibilného substrátu a fólie na medi. V porovnaní s tradičným tuhým DPS má FPC Flexibilné PCB nasledujúce vlastnosti:
a). Flexibilita: Flexibilná doska plošných spojov FPC môže byť ohýbaná, zložená a skrútená, aby sa prispôsobila rôznym zložitým trojrozmerným tvarom, čo môže výrazne znížiť objem zariadenia a zlepšiť spoľahlivosť zariadenia.
b). Tenké a ľahké: FPC flexibilné PCB má veľmi tenkú hrúbku, ktorá môže dosiahnuť menej ako 0,1 mm, čo je veľmi vhodné na použitie v tenkých a ľahkých zariadeniach.
c). Vysoká hustota: Flexibilná doska plošných spojov FPC môže realizovať zapojenie s vysokou hustotou a môže realizovať rozloženie viacvrstvových obvodov vo veľmi malom priestore, čo zlepšuje výkon a spoľahlivosť elektronických zariadení.
d). Odolnosť voči vysokej teplote: Flexibilná doska plošných spojov FPC odoláva vysokým teplotám, môže normálne pracovať vo vysokoteplotnom prostredí a je vhodná pre niektoré elektronické zariadenia v prostrediach s vysokou teplotou.
e). Odolnosť proti korózii: Flexibilná doska plošných spojov FPC má dobrú odolnosť proti korózii a môže byť použitá v drsnom prostredí. Stručne povedané, flexibilná doska plošných spojov FPC má mnoho výhod, môže spĺňať potreby rôznych elektronických zariadení a je veľmi dôležitou elektronickou súčasťou.

4. Aplikácia FPC flexibilnej DPS

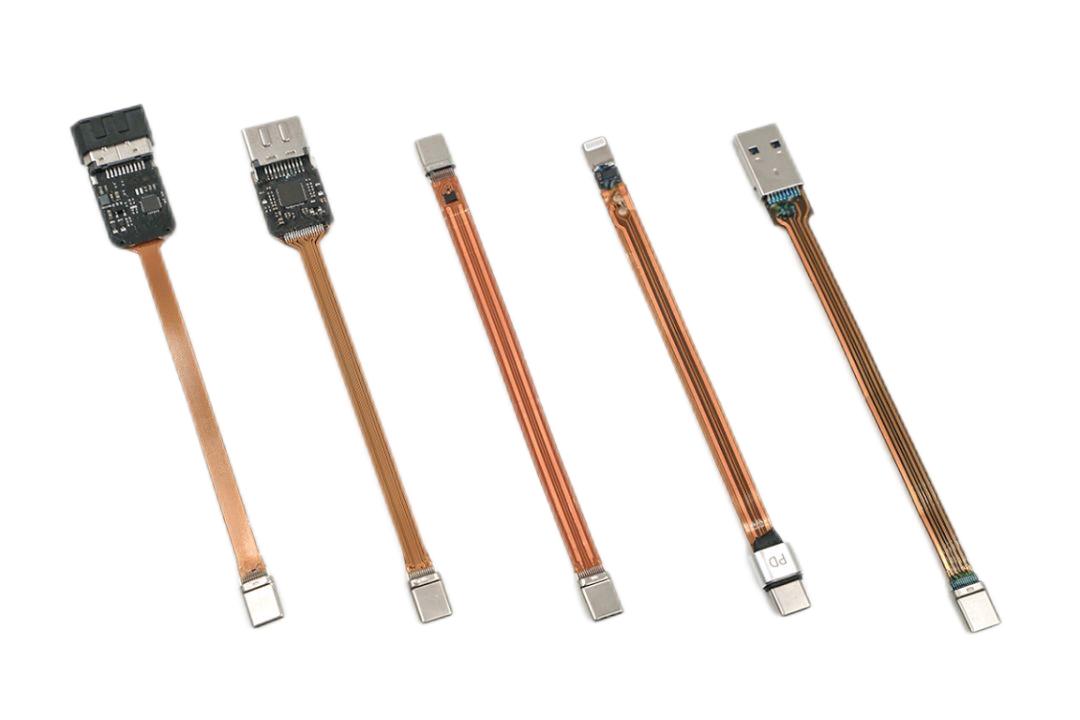

Flexibilná doska plošných spojov FPC (Flexible Printed Circuit Board) je doska plošných spojov vyrobená z flexibilných substrátov. Jeho hlavnými vlastnosťami sú dobrá flexibilita a ohybnosť a je vhodný pre rôzne zložité trojrozmerné priestorové dispozície. Flexibilné dosky plošných spojov FPC majú širokú škálu aplikácií vrátane spotrebnej elektroniky, automobilovej elektroniky, zdravotníckych zariadení, letectva a iných oblastí. V oblasti spotrebnej elektroniky sú FPC flexibilné PCB široko používané v elektronických produktoch, ako sú smartfóny, tabletové počítače a notebooky. V porovnaní s tradičnými pevnými doskami plošných spojov majú flexibilné plošné spoje FPC lepšiu spoľahlivosť a odolnosť proti rušeniu a môžu dosiahnuť menšie, ľahšie a tenšie návrhy. V oblasti automobilovej elektroniky sa flexibilné dosky plošných spojov FPC používajú hlavne v automobilových prístrojových doskách, audiosystémoch automobilov, navigačných systémoch a iných zariadeniach. Vzhľadom na vysoké požiadavky na spoľahlivosť a trvanlivosť automobilových elektronických zariadení je vysokoteplotná a vibračná odolnosť FPC flexibilných PCB široko uznávaná. V oblasti zdravotníckych zariadení sa flexibilná PCB FPC používa hlavne v zdravotníckych monitorovacích zariadeniach, chirurgických nástrojoch a iných zariadeniach. Pretože FPC flexibilná doska plošných spojov má dobrú flexibilitu a ohybnosť, dokáže sa lepšie prispôsobiť krivke ľudského tela, takže sa čoraz viac používa v zdravotníckych zariadeniach. Stručne povedané, flexibilná doska plošných spojov FPC je doska plošných spojov so širokými aplikačnými vyhliadkami, ktorá má jedinečné výhody a aplikačnú hodnotu v rôznych oblastiach.
