Hliníková doska plošných spojov s izolovaným otvorom

Hliníková doska plošných spojov s izolovaným otvorom Keďže hliník s kovovým jadrom je vodič, komponenty DIP nie je možné upevniť. Technológia izolovaných dier je riešením tohto problémového procesu výroby PCB s kovovým jadrom.

Odoslať dopyt

Popis produktu

Hliníková doska plošných spojov s izolovaným otvorom

Hliníková doska plošných spojov s izolovaným otvorom

Hliníková doska plošných spojov s izolovaným otvorom Keďže hliník s kovovým jadrom je vodič, komponenty DIP nie je možné upevniť. Technológia izolovaných dier je riešením tohto problémového procesu výroby PCB s kovovým jadrom.
Materiál hliníkovej dosky plošných spojov s izolovaným otvorom je vyrobený z hliníkovej dosky (5052) + dielektrická vrstva + medená vrstva. Hliníková doska plošných spojov s izolovaným otvorom sa líši od jednostrannej plošnej spojky s hliníkovým substrátom v tom, že hliník je predvŕtaný, otvor je vyplnený epoxidovou živicou a na ňom je nalaminovaná dielektrická vrstva a medená vrstva. Pre DIP komponenty je hlavne vhodné prechádzať cez medzeru v hliníku, aby sa zachovala elektrická izolácia. Hliníkové jadro umožňuje elektrické pripojenie a izolované priechodné otvory, ktoré sa nazývajú hliníkové dosky s izolovanými otvormi.

Štruktúra hliníkového PCB s izolovanými otvormi je znázornená na obrázku nižšie:

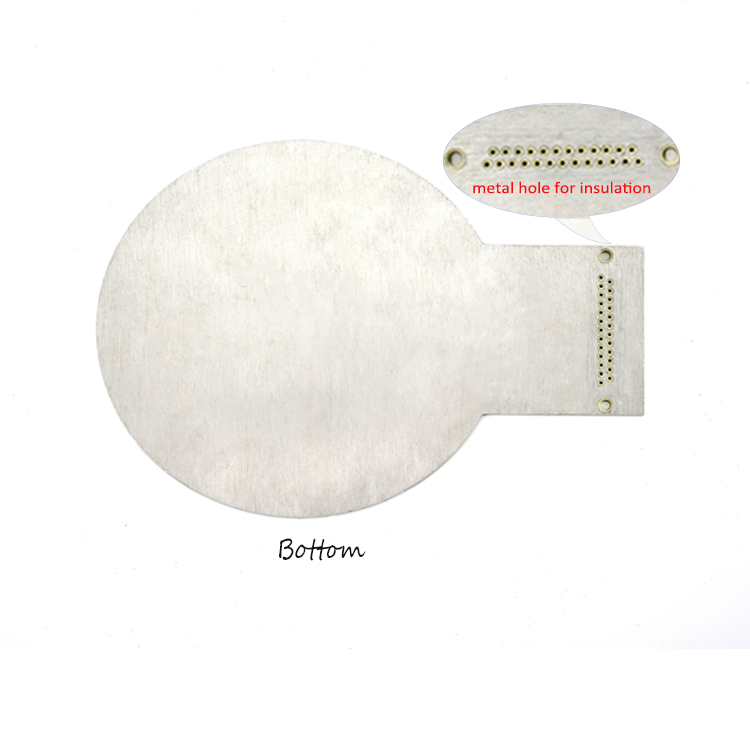

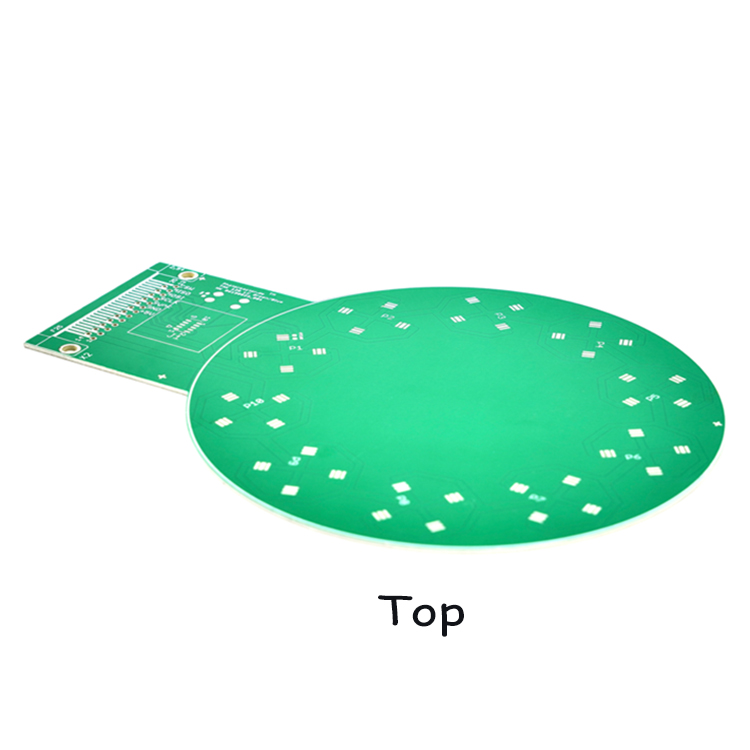

Schematický diagram prednej a zadnej časti produktu s hliníkovým PCB s izolovaným otvorom ¼¼:



Výrobky z hliníkovej dosky s dierou na izoláciu a pokyny na výrobu výrobného procesu

Substrát hliník (5052)
Počet vrstiev 1 l
Hrúbka (mm) 0,8 mm až 5,0 mm (± 10 %)
Tepelná vodivosť (dielektrická vrstva) 0,8/1,5/ 2,0/3,0 W/m.K.
Hrúbka medenej fólie (um) 35/70/105/140 um
Farba spájkovacej masky biela/čierna/matná čierna/červená/zelená/modrá/matná zelená
Farba postavy biela/čierna/oranžová/červená/modrá
Formovacie metódy CNC gongy, CNC V-rezanie, tvarovanie foriem, laserové rezanie a frézovanie
Inšpekčný test AOI; vysokorýchlostná lietajúca sonda; E-test; Skúška napätia
Proces povrchovej úpravy HASL FREE LEAD DNIG OSP
Dodacia lehota 4-5 dní.

Príležitosti použitia produktov z hliníkových PCB s izolovanými otvormi:

Automobilové LED svetlá, zdravotnícka technika, mechanické vybavenie, DIP obaly.

Výhody hliníkových PCB s izolovanými otvormi:

Dlhá životnosť, efektívny odvod tepla, stabilný, široký rozsah použitia.

FAQ

Q1. Ste výrobca? Máte továreň?
Odpoveď: Sme profesionálny výrobca dosiek plošných spojov už viac ako 12 rokov. Máme továrne a môžete vidieť obrázky našich tovární.
Q2. Môžem získať vzorky PCB zadarmo? Je možné poslať zadarmo?
Odpoveď: Áno, po rozhovore a potvrdení všetkých podrobností vám môžeme poskytnúť bezplatné vzorky PCB. Ale neposkytujeme bezplatnú prepravnú službu, ak si kúpite veľa produktov, poskytneme vám nejaké zľavy.
Q3. Robíte OEM?
Odpoveď: Áno. Sme výrobcom dosiek plošných spojov. Máme továrne a špecializované automatizačné zariadenia pre celý proces PCB, ktoré sú presne kontrolované a odoslané.
Q4. Ako sa vysporiadať s problémom kvality prijatého PCB?
Odpoveď: Pred usporiadaním výroby PCB náš projekt poskytne zákazníkovi výrobné materiály a EQ na potvrdenie podľa gerbera zákazníka a zásielka bude testovaná na 100% presnosť. Ak sa vyskytne problém s kvalitou, materiál zákazníkovi bezplatne doplníme.
