Môžete si byť istí, že si kúpite 1-vrstvovú hliníkovú dosku Jiubao z našej továrne. Doska plošných spojov s kovovým jadrom je zložená doska plošných spojov zložená z kovového substrátu, vrstvy izolačného média a medenej vrstvy obvodu. Kovová matrica je zvyčajne hliník, železo, meď, invarová meď, zliatina volfrámu a molybdénu atď.

Odoslať dopyt

Popis produktu

Kovové jadro PCB

Prečo si vybrať kovové jadro pre materiál PCB?

Môžete si byť istí, že si kúpite 1-vrstvovú hliníkovú dosku Jiubao z našej továrne. Doska plošných spojov s kovovým jadrom je zložená doska plošných spojov zložená z kovového substrátu, vrstvy izolačného média a medenej vrstvy obvodu. Kovová matrica je zvyčajne hliník, železo, meď, invarová meď, zliatina volfrámu a molybdénu atď. Odvádzanie tepla kovového substrátu je vyššie ako u laminátu potiahnutého meďou. Rozptyl tepla kovového substrátu súvisí s hustotou a tepelnou vodivosťou jeho izolačnej vrstvy. Čím tenšia je izolačná vrstva, tým vyššia je tepelná vodivosť. Izolačná vrstva je zvyčajne modifikovaná epoxidová živica, polyfenylénéter, polyimid atď. Hrúbka izolačnej vrstvy je 50 μm-200 μm. Vrstvy obvodu pozostávajú z medených vrstiev. Hrúbka kovovej dosky je 0,5 mm, 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm, 3,0 mm a 5,0 mm. Podobne ako dosky plošných spojov s pevným ohybom, aj dosky plošných spojov na báze kovu možno rozdeliť na jednostranné, obojstranné a viacvrstvové a sú špeciálnou odrodou dosiek plošných spojov. Kovová DPS je známa aj ako DPS s kovovým jadrom, MCPCB, IMS (izolovaný kovový substrát), DPS s kovovým plášťom.

Substráty PCB s kovovým jadrom sú klasifikované podľa ich zloženia a možno ich rozdeliť na:

Laminát potiahnutý meďou na hliníkovej základni
Laminát potiahnutý meďou na báze železa
Laminát s medeným základom
Oceľová základňa laminát potiahnutý meďou

Lamináty plátované meďou na báze kovu sú klasifikované podľa ich charakteristík a možno ich rozdeliť na:

Laminát s kovovou základňou pokrytý meďou
Laminát potiahnutý meďou na kovovej báze spomaľujúci horenie
Vysoko tepelne odolný kovový laminát potiahnutý meďou
Kovový laminát s vysokou tepelnou vodivosťou potiahnutý meďou
Laminát potiahnutý meďou na kovovej báze s ultra vysokou tepelnou vodivosťou
Vysokofrekvenčný, mikrovlnný typ laminátu s kovovou základňou pokrytý meďou
Viacvrstvový laminát na kovovej báze potiahnutý meďou

Vlastnosti PCB s kovovým jadrom:

a). Vlastnosti hliníka: tepelná vodivosť 237 W/(m·K), nízka cena, prijateľné a široko používané.
b). Vlastnosti medi: tepelná vodivosť je 384 W/(m·K), cena je príliš vysoká a používa sa na výrobky s vysokou pridanou hodnotou.
c). Charakteristika striebra: tepelná vodivosť 429 W/(m·K),
d). Charakteristika železa: tepelná vodivosť 80W/(m·K),
e). Charakteristika ocele: tepelná vodivosť 40W/(m·K),



Kovová doska plošných spojov pozostáva z vrstvy medenej fólie, dielektrickej vrstvy a kovovej vrstvy.
· Obvodová medená vrstva: Použitá medená vrstva je hrubšia ako normálna CCL (1oz-10oz). Hrubšie medené vrstvy znamenajú väčšiu prúdovú zaťažiteľnosť.
· Dielektrická vrstva: Dielektrická vrstva je tepelne vodivá vrstva s hrúbkou približne 50μm až 200μm. Má nízky tepelný odpor, prenos tepla a izoláciu.
· Kovová vrstva: Tretia vrstva je kovová vrstva, pozostávajúca z hliníka alebo medi, ktorá má vysokú tepelnú vodivosť.

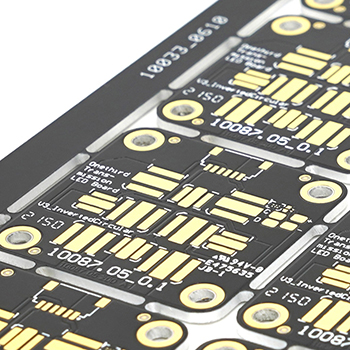

1-vrstvová hliníková doska plošných spojov

Predstavenie 1-vrstvového hliníkového substrátu:



1-vrstvová hliníková doska PCB je hliníková doska PCB; 1-vrstvová hliníková doska plošných spojov je rozdelená do troch vrstiev: hliník, izolačná vrstva a meď. Hliník slúži na odvod tepla, izolačná vrstva na prenos tepla a izoláciu a meď na elektrickú vodivosť. 1-vrstvová hliníková doska plošných spojov má vo všeobecnosti tlačené obvody na jednej strane a hladké bezdrôtové obvody na druhej strane. Najbežnejšie hliníkové PCB na trhu sú 1-vrstvové hliníkové PCB. Horná strana je obvod a spodná strana je spojená s plášťom alebo tepelným lepidlom na odvádzanie tepla. Jednovrstvová hliníková doska PCB nahrádza predchádzajúcu dosku zo sklenených vlákien FR4 a PCB, ktorá je pevná a vysokoprofilová, má dobrý odvod tepla, nie je ľahké ju zlomiť a má dobrú flexibilitu štruktúry produktu. Jiubao Technology je výrobca s výrobným procesom PCB s kovovým jadrom, kompletnou sadou špičkových presných zariadení výrobnej dielne 7S od podávania materiálu až po balenie hotového výrobku, využíva vysokokvalitný elitný tímový manažment a má silný profesionálny tím zaoberajúci sa doskou plošných spojov. výroba , Existuje veľa vynikajúcich inžinierov a profesionálnych manažérov. Je to profesionálny výrobca hliníkových PCB s veľkým rozsahom, kompletným vybavením, prísnym riadením a vynikajúcou kvalitou.
1-vrstvová hliníková doska plošných spojov je laminát pokrytý meďou na báze hliníka (laminát potiahnutý meďou je substrátom PCB). Hliníkové PCB sú v skutočnosti veľmi podobné PCB FR4

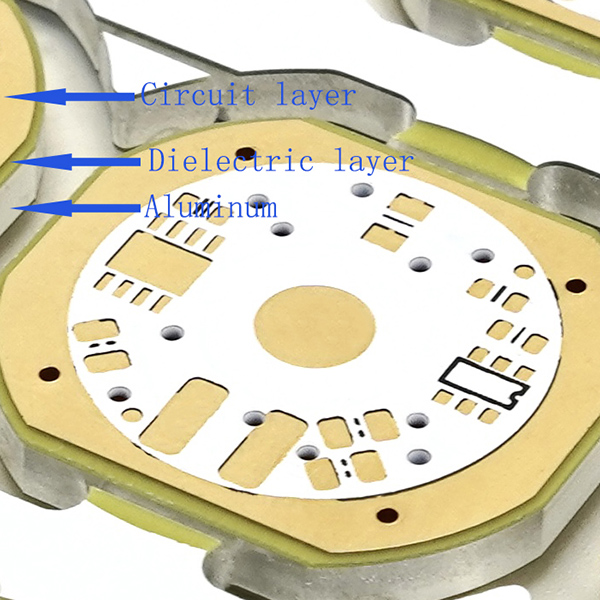

Štruktúra produktu 1-vrstvového hliníkového PCB je znázornená na obrázku:



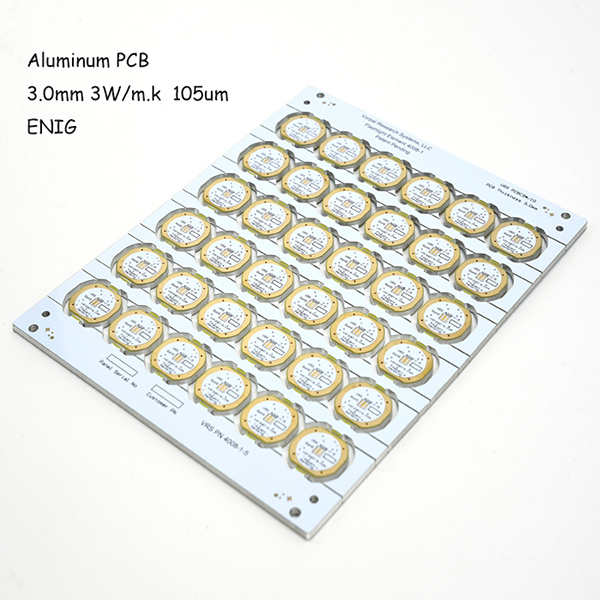

Substrát hliník
Hrúbka dosky (mm) 0,8 ~ 3,0 mm
Maximálna veľkosť (mm) 1000 x 1500 mm
Tepelná vodivosť (dielektrická vrstva) 0,8/1,5/ 2/3/5/8/12 W/m.K.
Hrúbka medi (um) 35;70;105;140-350um
Farba spájkovacej masky Biela;čierna;matná čierna;červená;zelená;modrá;matná zelená
Farba postavy Biela/čierna/oranžová/červená/modrá
Spôsob tvarovania CNC gong platňa; CNC V rezanie; formovanie foriem; rezanie a frézovanie laserom
Inšpekčný test AOI; vysokorýchlostná lietajúca sonda; E-test; Skúška napätia
Proces povrchovej úpravy HASL ;BEZPLATNÉ LEAD DNIG OSP
Dodacia lehota 2 ~ 3 dni

Rozptyl tepla: Výkon hliníkovej dosky plošných spojov pri odvádzaní tepla je celkom dobrý v porovnaní s bežnými plošnými spojmi FR4. Napríklad 1,5 mm hrubá FR4 PCB má tepelný odpor 20-22 stupňov na watt, zatiaľ čo 1,5 mm hrubá hliníková PCB má tepelný odpor 1-2 stupne na watt.

Pokyny na výrobu 1-vrstvového hliníkového PCB produktu a výrobného procesu:

Tepelná rozťažnosť: Každá látka má svoj vlastný koeficient tepelnej rozťažnosti. Hliník (22 ppm/C) a meď (18 ppm/C) majú veľmi blízko CTE. Keďže hliníková doska plošných spojov funguje dobre, pokiaľ ide o odvod tepla, nedôjde k žiadnym vážnym problémom s expanziou alebo kontrakciou. Hliníkové dosky plošných spojov fungujú skvele, sú odolné a spoľahlivé.
Rozmerová stabilita: Hliníkové PCB vykazujú rozmerovú stabilitu a stabilné rozmery. Napríklad, keď sa zahrejú na 30-140 stupňov, ich rozmery sa zmenia len o 2,5%-3,0%.
· Ostatné: Hliníkové dosky plošných spojov možno použiť v technológii povrchovej montáže pre výkonové zariadenia. Hliníková doska plošných spojov môže byť efektívne použitá pri návrhu obvodov vďaka svojmu výkonu z hľadiska tepelnej rozťažnosti návrhu obvodu. Hliníkové PCB pomáhajú predĺžiť trvanlivosť produktu a hustotu výkonu produktu. Veľmi spoľahlivé sú aj hliníkové dosky plošných spojov. Hliníkové PCB môžu pomôcť zmenšiť celkovú veľkosť produktu a sú tiež lacnejšou možnosťou. Hliníkové PCB vykazujú elektromagnetické tienenie a vysokú dielektrickú pevnosť.

1-vrstvová hliníková PCB Oblasť použitia produktu:

Hliníkový substrát PCB má vynikajúcu retardáciu horenia, vysokú mechanickú pevnosť, rozmerovú stabilitu atď., Zvlášť dobrý odvod tepla, elektromagnetické tienenie a vlastnosti plávajúceho cínu. Široko používaný v motocykloch; zapaľovače pre mobilné telefóny; vysokovýkonné LED diódy; reproduktory; výkonové moduly; akustické tieniace systémy atď.
Projekčná lampa; Pouličná lampa; Lampa na rast rastlín; Hliníkový substrát LED lampy; Premietacie zariadenia; Chladič; Substrát solárnych článkov; 1-vrstvový hliníkový substrát používaný pre 90 % podvodných svetiel, vhodný pre 90 % lámp.
Hliníková doska plošných spojov je ideálnym riešením pre produkty s vysokou hustotou a vysokým výkonom, ako sú aplikácie LED, energetické zariadenia, počítače atď.
Ak máte problémy s teplom v dizajne PCB, hliník by mal byť vašou prvou úvahou. JBPCB poskytuje všetky druhy hliníkových substrátov, vrátane jednostranných hliníkových substrátov, viacvrstvových hliníkových substrátov, hybridných hliníkových substrátov, flexibilných hliníkových substrátov, hliníkových substrátov s priechodnými otvormi atď. Ďalšie kategórie, ako sú hliníkové substráty na všeobecné použitie, vysokoteplotné K dispozícii sú tiež hliníkové substráty s vodivosťou a vysokofrekvenčné hliníkové PCB. Ak potrebujete viac podrobností o našich hliníkových PCB, neváhajte nás kontaktovať.

FAQ

Q1: Aké je minimálne množstvo objednávky pre MCPCB?
A1: Naša MOQ MCPCB sa líši podľa rôznych položiek, podporuje objednávku od 1 ks.
Q2: Aké dokumenty by sme mali poskytnúť?
A2: PCB: súbory Gerber sú lepšie (Protel, power PCB, PADs súbory), PCBA: Gerber súbory a zoznam kusovníkov.
Otázka 3: Aké informácie musím poskytnúť okrem dokumentov?
A3: Cenová ponuka vyžaduje nasledujúce špecifikácie:
a) Substrát:
b) Hrúbka plechu:
c) Hrúbka medi:
d) Tepelná vodivosť:
e) Povrchová úprava:
f) Farba spájkovacej masky a sieťotlače
g) Množstvo
Q4: Môžu byť dosky plošných spojov s kovovým jadrom navrhnuté s nabitými komponentmi DIP cez kovové otvory?
A4: Áno. Sme profesionálny výrobca dosiek plošných spojov s kovovým jadrom, máme dlhoročné výrobné skúsenosti, môžete vidieť naše detaily izolačného otvoru z hliníka PCB
Q5: Môžeme vytvoriť remeslo z nasledujúceho obrázku?
A5: Áno, je v poriadku kresliť, čo chcete.
Q6: Aké sú požiadavky na čas a prostredie na skladovanie PCB s kovovým jadrom?
A6: Teplota a vlhkosť skladovania PCB s kovovým jadrom ovplyvní životnosť produktu. Pod vákuovým obalom z plastovej fólie je teplota 25 ± 2 ° C; vlhkosť je 55±5% RH a kvalita je zaručená 6 mesiacov. Ak bol vákuový plastový obal odstránený alebo skladovaný dlhšie ako 6 mesiacov, odporúča sa pred výrobou piecť pri 150°C/1 hodinu.
