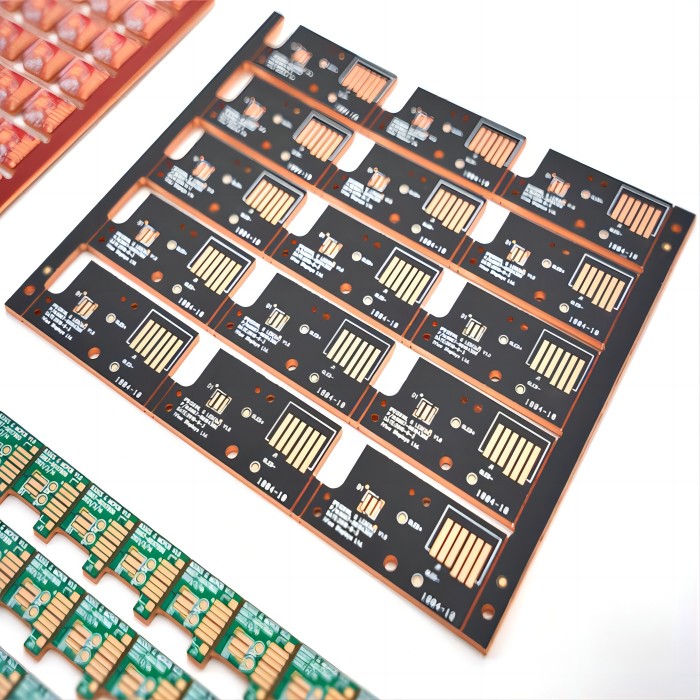

  • Medený substrát PCB - 0 Medený substrát PCB - 0

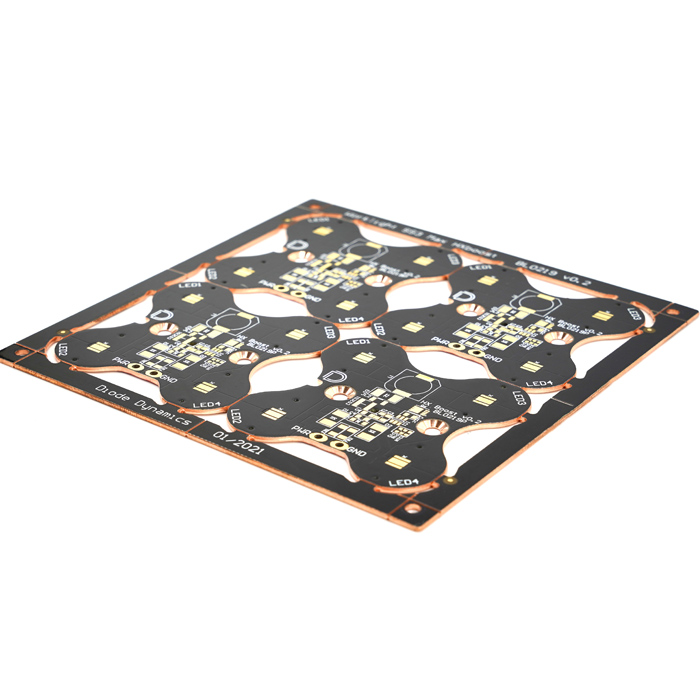

  • Medený substrát PCB - 1 Medený substrát PCB - 1
  • Medený substrát PCB - 2 Medený substrát PCB - 2

Medený substrát PCB

Ako profesionálna výroba by sme vám radi poskytli Jiubao Copper Substrate PCb. Baterka, priemyselná banícka lampa, automobilová LED lampa, UV lampa, javisková projekčná lampa, 5G komunikácia, nástenná podložka, LED pouličná lampa, mechanické zariadenia a rôzne presné a vysoko náročné chladiace osvetľovacie zariadenia

Odoslať dopyt

Popis produktu

Medený substrát PCB

Medený substrát PCB

Predstavenie produktu PCB s medeným substrátom:
Ako už názov napovedá, doska plošných spojov s medeným jadrom sa skladá z kovu s medeným jadrom, tepelne izolačnej vrstvy a kovovej medenej fólie na vytvorenie dosky plošných spojov, to znamená medenej dosky plošných spojov alebo medeného substrátu PCB. Doska plošných spojov s medeným substrátom má špeciálnu tepelnú vodivosť a vynikajúci odvod tepla. Podľa štruktúry laminovaného medeného jadra poskytuje jbpcb medený substrát pcb pre jednostranný MCPCB a medený substrát pcb pre dvojvrstvový MCPCB. Pre dosku s medeným substrátom dvojvrstvového MCPCB je rozdelená na medené kovové jadro v strede vrstvy obvodu a medené kovové jadro v spodnej časti vrstvy obvodu.

JBpcb teraz predstavuje jednostranný medený substrát pcb, jednostranný medený substrát pcb je rozdelený do troch vrstiev (medená fólia, izolačná vrstva a meď C1100), meď C1100 má vplyv na odvod tepla, izolačná vrstva má vplyv prenosu tepla a izolácie, medená fólia Má vodivý účinok! Po vyleptaní medenej fólie fotorezistom ostávajú rôzne čiary, ktoré nazývame čiary. Funkcie týchto liniek sú ekvivalentné zapojeniu schémy zapojenia, liniek, guľôčok LED lampy, IC ovládačov atď. Spájkovacie nožičky komponentov sú spojené dohromady a dve medené fólie priletované na komponenty sa nazývajú podložky ( PAD). Tepelnoizolačná vrstva je hlavnou technológiou jednostranného medeného substrátu PCB. Komponenty tepelnoizolačnej vrstvy sa skladajú hlavne z oxidu hlinitého a silikónového prášku a polyméru naplneného epoxidovou živicou, s nízkym tepelným odporom a vynikajúcim viskoelastickým výkonom. Tepelnoizolačné lepidlá pre jednostranné dosky s medeným substrátom zahŕňajú hlavne Juding, Boyu.... Jednostranné dosky s medeným substrátom sú vo všeobecnosti relatívne jednoduché, jedna strana je obvod a druhá strana je hladká meď bez obvodu.

Jednostranná doska s medeným substrátom je jedným z najdrahších kovových substrátov. V mnohých oblastiach je potrebné použiť jednostrannú dosku s medeným substrátom. Jednostranná doska s medeným substrátom má dobrý odvod tepla, rýchly odvod tepla, trvanlivosť, nie je ľahké ju zlomiť, dobrú flexibilitu, jednoduchá Tepelná vodivosť medenej dosky plošných spojov je lepšia ako tepelná vodivosť jednostrannej hliníkovej dosky plošných spojov a jednostrannej obojstranná železná doska plošných spojov, takže cena jednostrannej medenej dosky plošných spojov je zároveň najdrahšia spomedzi kovových dosiek plošných spojov. Medzi jednostranné medené substrátové produkty patria najmä dosky predných svetlometov automobilov, UV lampy, dosky na baterky, osvetľovacie svetlá, svetelné dosky pre motocykle, svetelné dosky na reklamné obrazovky, svetelné dosky na javisko atď.

Typy jednostranného medeného substrátu pcb sú: obyčajný jednostranný medený substrát pcb, jednostranný termoelektrický separačný medený substrát pcb, jednostranný izolačný medený substrát pcb a jednostranný galvanický otvor medený pcb.

Schematický diagram štruktúry produktu PCB s medeným substrátom:

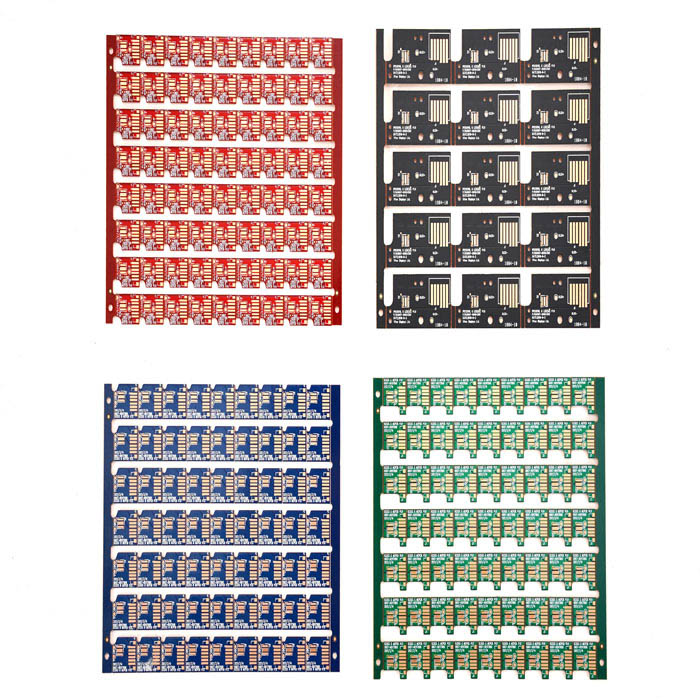

Schematický diagram prednej a zadnej strany produktov PCB s medeným substrátom:



Výroba medeného substrátu PCB Produkt a pokyny na výrobu výrobného procesu:

Základný materiál meď (C1100)
Hrúbka (mm) 0,4-5,0 mm
Tepelná vodivosť (dielektrická vrstva) 2/3/4 W/m.K.W
Počet vrstiev 1 l
Hrúbka medenej fólie (um) 35/70/105/140 um
Farba spájkovacej masky biela/čierna/matná čierna/červená/zelená/modrá/matná zelená
Farba postavy Biela/čierna/oranžová/červená/modrá
Spôsob tvarovania CNC gong platňa, CNC V rezanie, tvarovanie foriem, laserové rezanie a frézovanie
Inšpekčný test AOI; vysokorýchlostná lietajúca sonda; E-test; Skúška napätia
Proces povrchovej úpravy HASL FREE LEAD DNIG OSP
Dodacia lehota 5 ~ 6 dní

Príležitosti aplikácie produktov PCB s medeným substrátom:

Baterka, priemyselná banícka lampa, automobilová LED lampa, UV lampa, javisková projekčná lampa, 5G komunikácia, nástenná podložka, LED pouličná lampa, mechanické zariadenia a rôzne presné a vysoko náročné chladiace osvetľovacie zariadenia

Výhody produktu PCB s medeným substrátom:

Dlhá životnosť, efektívny odvod tepla, stabilná aplikácia

FAQ

Q1. Ste výrobcom PCB? Máte továreň?
Odpoveď: Sme profesionálny výrobca dosiek plošných spojov už viac ako 12 rokov, máme továrne, stroje, môžete vidieť naše továrenské obrázky.
Q2. Môžem získať vzorky PCB zadarmo? Je k dispozícii bezplatná doprava?
Odpoveď: Áno, po rozhovore a potvrdení všetkých podrobností vám môžeme poskytnúť bezplatné vzorky PCB. Ale neponúkame dopravu zadarmo, dáme vám nejakú zľavu, ak si kúpite veľa produktov.
Q3. Robíte OEM?
Odpoveď: Áno. Sme výrobca dosiek plošných spojov, máme továrne a špecializované automatizačné zariadenia pre celý proces PCB a PCBA a dokážeme presne detekovať a odosielať produkty. Poskytujeme službu nákupu na jednom mieste pre PCB a PCBA.
Q4. Môžete vyrábať dosky plošných spojov s tepelnými podložkami v priamom kontakte so substrátom a elektródami na inej vrstve?
Odpoveď: Áno, môžeme vyrábať dosky plošných spojov s tepelnými podložkami v priamom kontakte so substrátom, ktoré nazývame termoelektricky oddelené medené substráty, ktoré môžu produkovať informácie o Gerber na náš e-mail pcb@jbmcpcb.com na potvrdenie.
