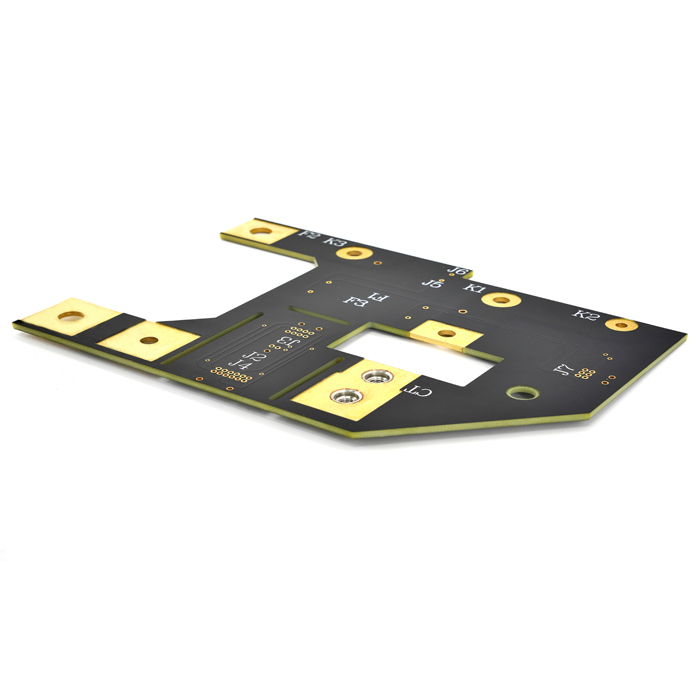

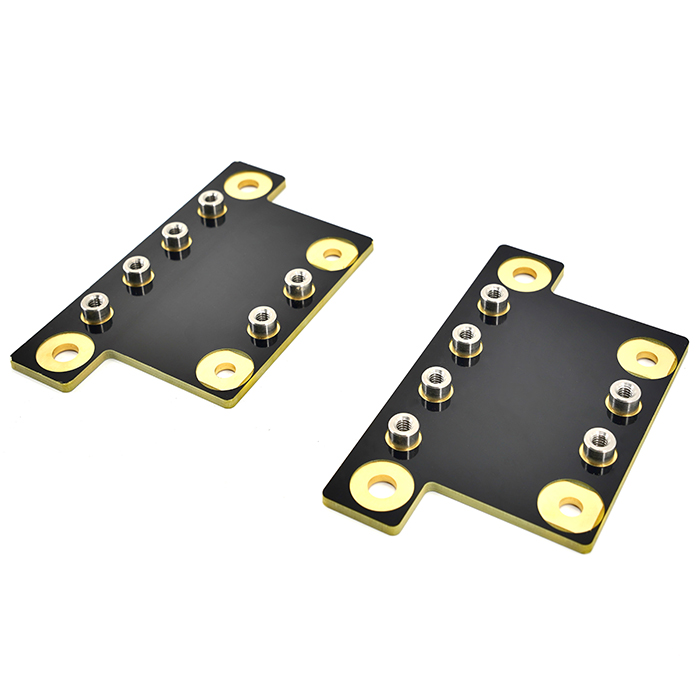

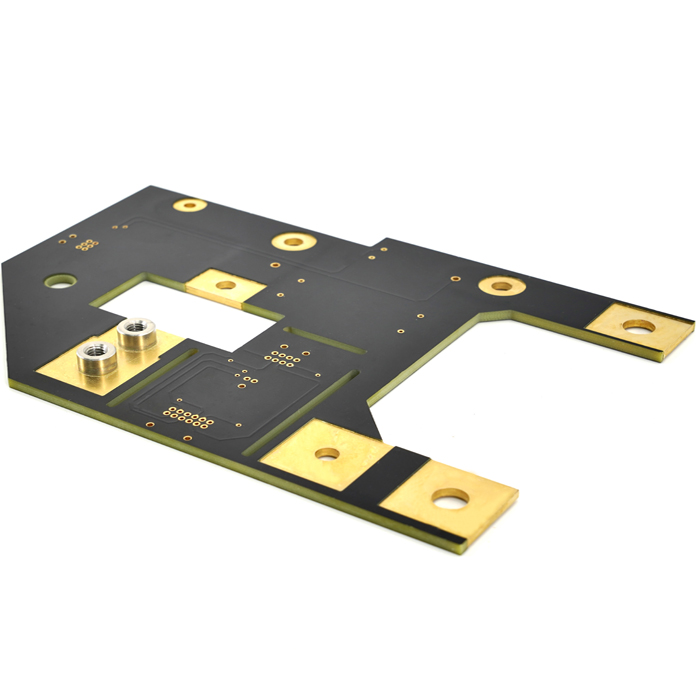

Zabudovaná prípojnicová doska plošných spojov
Čo je to PCB prípojnice?
Môžete si byť istí, že si v našej továrni kúpite zabudovanú prípojnicovú dosku Jiubao. Prípojnice sú vysokoprúdové dosky plošných spojov a tiež integrácia prípojníc a elektronických systémov, technológia, ktorá kombinuje vysokoprúdové a mikroelektronické riadenie v jednom systéme pre hnacie ústrojenstvo a energetické aplikácie. Táto kombinácia je dosiahnutá pridaním prípojníc a iných objemových medených drôtov na dosku s plošnými spojmi (PCB), aby sa dosiahla vysoká schopnosť prenosu prúdu a rozptylu tepla komponentov rozptyľujúcich energiu.
Zabudovaná prípojnicová doska plošných spojov
Predstavenie vstavanej prípojnicovej dosky plošných spojov:
Vstavané prípojnicové dosky plošných spojov sú široko používané, spĺňajú požiadavky na rozptyl tepla stále viac vysokopevnostných komponentov a vysokovýkonných komponentov a tiež spĺňajú požiadavky na rozptyl tepla medi s vysokou tepelnou vodivosťou. Zabudovaná doska plošných spojov s plošnými spojmi sa vzťahuje na vloženie medeného jadra do vopred vyfrézovanej drážky počas lisovania. Laminované predimpregnované lamináty sa používajú na pripojenie medeného jadra k doske plošných spojov. Vložené medené jadro je v priamom kontakte s vnútornou epoxidovou doskou FR4 a pri použití PCB sa teplo rýchlo prenáša do medeného bloku. Teplo sa potom odoberá zo vzduchu cez medené jadro. Účinok rozptylu tepla je lepší ako účinok zakopaného medeného jadra PCB, proces je jednoduchý, náklady sú nízke a perspektíva aplikácie je široká. Vloženie medeného jadra do dosky plošných spojov je kľúčovým procesom, ktorý je potrebné zosúladiť s technickými ťažkosťami, ako je tvarový dizajn medeného jadra, veľkosť a hladkosť medeného jadra a frézovacia drážka dosky plošných spojov, inak sa vyskytnú problémy so spoľahlivosťou. ľahko nastať. JBPCB má dlhoročné skúsenosti s výrobou zabudovaných prípojnicových dosiek plošných spojov, poskytuje technickú podporu a dodávky pre mnohé známe odvetvia nových energetických vozidiel.
S vývojom nových energetických vozidiel existuje stále viac inovácií v oblasti batérií nových energetických vozidiel. Batéria vozidla s novou energiou je nový typ batérie vozidla, ktorý využíva novú energetickú technológiu na zníženie znečistenia emisiami „skleníkových plynov“. Batéria musí byť na nabíjanie pripojená k nabíjacej hromade a rýchlonabíjacia medená zbernicová doska má veľkú kapacitu prúdu a je vodičom s extrémne nízkym odporom. Hlavnou funkciou prípojnice je viesť vysoký prúd. Prípojnicová doska plošných spojov vyžaduje vysokoprúdovú distribučnú jednotku (tiež známu ako elektrická prípojnicová medená prípojnica), ktorá je široko používaná v novom energetickom priemysle, vrátane ovládačov motorov elektrických vozidiel, vysokonapäťových rozvodných skríň, frekvenčných meničov a fotovoltaických invertorov. . Produkty PCB prípojnic pre vysokonapäťové zariadenia na konverziu vysokého prúdu pre zariadenia, ako sú invertory, meniče veternej energie, železničná doprava, trakčné zariadenia motorových vozidiel, komunikačné a dátové zariadenia. Produkt realizuje jednoduchú a tradičnú vysokonapäťovú a silnoprúdovú distribúciu a môže byť nasadený do tradičných komplexných nízkonapäťových riadiacich obvodov. Typické aplikácie v automobilovom priemysle alebo avioniky sú manipulácia s prúdmi okolo 1000 ampérov.
Schéma štruktúry produktu zabudovanej prípojnice PCB ¼
Schéma produktu zabudovanej zbernice PCB ¼
Opis výroby zabudovaných prípojnicových PCB produktov a možností výrobného procesu:
Materiál |
Meď + FR4 epoxidová doska (TG170â) |
Hrúbka (mm) |
2,0-6,0 mm |
Hrúbka medenej fólie (um) |
35/70/105/140 um |
Farba spájkovacej masky |
biely; čierna; matná čierna; červená; zelená; Modrá; matná zelená |
farba postavy |
biely; čierna; oranžová; červená; Modrá |
Spôsob tvarovania |
CNC gong doska; rezanie a frézovanie laserom |
Proces povrchovej úpravy |
Imerzné zlato (hrúbka zlata 0,5Uâ~3,0Uâ); chemické nikel paládiové zlato |
dátum doručenia |
10-15 dní |
Aplikácie produktov vstavaných prípojnicových dosiek plošných spojov:
Používa sa v nových rozvodných doskách energetických vozidiel, obvodových doskách, batériových súpravách, napájacích jednotkách, elektrických riadiacich skriniach batériových súprav, železničnej doprave, fotovoltaických invertoroch, veternej energii, komunikáciách a dátach, výkonovej elektronike, vysokonapäťových rozvodných skriniach, frekvenčných meničoch a trakčné zariadenia motorových vozidiel, komunikačné a dátové zariadenia, vysokonapäťové zariadenia atď., zariadenia na prevod vysokého prúdu, poskytujú tiež konštrukčnú tuhosť doske plošných spojov.
Výhody produktu vstavanej zbernice PCB:
Hlavným účelom zbernice je viesť veľké prúdy, ktoré presahujú prúdové stopy, ktoré môže poskytnúť štandardná obvodová doska. Výrobok má nezávislú distribúciu veľkého prúdu, prenáša vysoké napätie, stabilný veľký prúd, silnú izoláciu, vysokú účinnosť, dlhú životnosť, efektívny výkon odvádzania tepla, stabilný a bezpečný.
FAQ
Q1: Máte certifikát automobilového priemyslu?
A1: Áno, máme certifikáciu IATF 16949 pre automobilový priemysel, aby sme pomohli realizovať dosky plošných spojov pre aplikácie s vysokým výkonom, môžeme tiež poskytnúť certifikáciu UL.
Q2: Aké dokumenty by sme mali poskytnúť pre medené jadro zabudované do PCB a štruktúra laminátu je odlišná?
Odpoveď 2: Navrhnuté výkresy budú pri otvorení alebo interpretácii iným softvérom zdeformované. Gerber súbory sú najlepšie (Protel, power pcb, PADs) softvérové výkresy a textové popisy.
Q3: Ako by mala byť vyjadrená laminovaná štruktúra?
A3: Po prvé, súbory Gerber majú každú vrstvu a každá vrstva v inom PDF môže byť označená rôznymi farbami + textovým popisom.
Q4: Aké sú požiadavky na čas skladovania a prostredie zabudovanej prípojnicovej dosky plošných spojov?
A4: Teplota a vlhkosť zabudovanej PCB prípojnice ovplyvní životnosť produktu. Pod vákuovým obalom z plastovej fólie je teplota 25 ± 2 ° C; vlhkosť je 55±5% RH a kvalita je zaručená 6 mesiacov. Ak sa odstráni vákuové balenie z plastovej fólie, zabudovaná zváracia pozícia PCB prípojnice DNIG bude dlho vystavená vzduchu a dôjde k oxidácii, ktorá ovplyvní zváracie komponenty.
