Jiubao Double Sided Copper Pcb je doska plošných spojov s obojstrannou meďou, vrátane obvodov na vrchnej a spodnej vrstve. Je to bežne používaná doska plošných spojov. Obojstranná medená doska plošných spojov môže byť zapojená a spájkovaná na oboch stranách, s kovovým medeným jadrom v strede a izolačnou vrstvou medzi obvodom a medeným jadrom.

Odoslať dopyt

Popis produktu

Obojstranná medená doska plošných spojov

Jiubao Double Sided Copper Pcb je doska plošných spojov s obojstrannou meďou, vrátane obvodov na vrchnej a spodnej vrstve. Je to bežne používaná doska plošných spojov. Obojstranná medená doska plošných spojov môže byť zapojená a spájkovaná na oboch stranách, s kovovým medeným jadrom v strede a izolačnou vrstvou medzi obvodom a medeným jadrom. Obe strany môžu byť zapojené, čo značne znižuje náročnosť zapojenia, takže je široko používaný. Obidve strany obojstrannej dosky sú zapojené, ale aby bolo možné použiť vodiče na oboch stranách, musí byť medzi oboma stranami správne prepojenie obvodov, "most" medzi obvodmi sa nazýva via. Prechody sú malé otvory na doske plošných spojov, ktoré sú vyplnené alebo potiahnuté kovom na pripojenie vodičov na oboch stranách. Obojstranné dosky plošných spojov navrhnuté s priechodmi sa nazývajú skutočné obojstranné dosky s medeným jadrom. Môže byť tiež navrhnutý tak, že obojstranný obvod nie je potrebné pripájať, to znamená, že je rovnaký ako obyčajná jednostranná doska s plošnými spojmi, ale môže dosiahnuť rovnaký inštalačný efekt ako obojstranná doska plošných spojov. Hovoríme tomu falošná obojstranná medená doska plošných spojov. Keďže obojstranná doska má dvakrát väčšiu plochu ako jednostranná doska, obojstranná doska rieši problém striedavého zapojenia v jednostrannej doske a je možné ju pripojiť na druhú stranu cez otvory, takže je viac vhodné pre obvody, ktoré sú zložitejšie ako jednostranná doska.
To, čo teraz predstavujeme, je obojstranná medená doska PCB, tiež nazývaná obojstranná termoelektrická separačná medená doska PCB a 2-vrstvová medená doska plošných spojov.

Obojstranná medená doska PCB

Predstavenie obojstranného medeného PCB produktu:

Obojstranná medená doska PCB (obojstranná termoelektrická separačná medená doska PCB) sa všeobecne používa pre automobilové diaľkové a tlmené integrované svetelné dosky alebo produkty s požiadavkami na rozptyl tepla. Vysoký odvod tepla je dosiahnutý pomocou veľkých výstupkov na hornej a spodnej strane a vonkajšie hliníkové diely odvádzajúce teplo sú spojené s obojstrannými výstupkami na odvod tepla; súčasne sú horné a spodné prúdy obojstrannej medenej dosky plošných spojov prepojené cez priechodky a na ovládanie horných a dolných svetiel sú potrebné iba jednostranné zváracie elektródy. Guľôčky sú svetlé, nástavec realizuje odvod tepla a obvod realizuje vedenie. Ide o obojstrannú termoelektrickú separáciu. Produkt má výhody veľkého rozptylu tepla, nízkej spotreby energie, stabilného výkonu a jednoduchej inštalácie.

Schematický diagram obojstrannej vrstvy medenej dosky plošných spojov:

Obojstranná termoelektrická separačná doska, teplo je tepelne vodivá podložka (PAD) na doske s medeným substrátom LED a elektrina sa vzťahuje na elektródy na medenom substráte LED a obe sú oddelené izolačnými materiálmi. Funkciou tepelnej podložky (PAD) je viesť teplo a funkciou elektródy je viesť elektrinu. Táto obojstranná štruktúra môže realizovať dizajn LED rozptylu tepla a poskytnúť stabilitu produktu. Štruktúra obojstrannej termoelektrickej separačnej dosky plošných spojov je znázornená na obrázku:

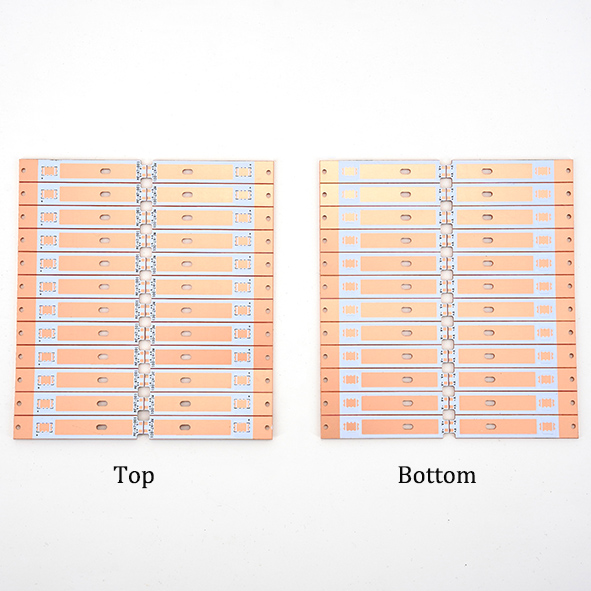

Schematický diagram prednej a zadnej strany obojstranných medených PCB produktov:



Typ produktu obojstrannej medenej dosky plošných spojov:

Skutočné obojstranné medené jadro PCB (cez cez) Falošné obojstranné medené PCB (bez cez) 2-vrstvové medené PCB 4-vrstvové medené PCB

Výrobné pokyny pre obojstranné medené PCB produkty a výrobný proces:

Základný materiál meď (C1100)
Hrúbka (mm) 0,8-5,0 mm
Vrstvy 1, 2, 3, 4 vrstvy
Hrúbka medenej fólie (um) 35/70/105/140 um
Farba spájkovacej masky biela/čierna/matná čierna/červená/zelená/modrá/matná zelená
Farba postavy biela/čierna/oranžová/červená/modrá
Spôsob tvarovania CNC gong platňa, CNC V rezanie, tvarovanie foriem, laserové rezanie a frézovanie
Inšpekčný test AOI; vysokorýchlostná lietajúca sonda; E-test; Skúška napätia
Proces povrchovej úpravy HASL FREE LEAD DNIG OSP
Dodacia lehota 6 ~ 8 dní.

Príležitosti aplikácie obojstranných medených PCB produktov:

Baterky, priemyselné banícke lampy, automobilové LED svetlomety, UV lampy, javiskové projekčné lampy, 5G komunikácia, nástenné podložky, LED pouličné lampy, mechanické zariadenia a rôzne presné a vysoko náročné chladiace osvetľovacie prístroje

Obojstranné medené PCB Výhody produktu:

Dlhá životnosť, efektívny odvod tepla, stabilná aplikácia

FAQ

Q1. Ste výrobcom PCB? Máte továreň?
Odpoveď: Sme profesionálny výrobca dosiek plošných spojov už viac ako 12 rokov, máme továrne, stroje, môžete vidieť naše továrenské obrázky.
Q2. Môžem získať vzorky PCB zadarmo? Je k dispozícii bezplatná doprava?
Odpoveď: Áno, po rozhovore a potvrdení všetkých podrobností vám môžeme poskytnúť bezplatné vzorky PCB. Ale neponúkame dopravu zadarmo, dáme vám nejakú zľavu, ak si kúpite veľa produktov.
Q3. Robíte OEM?
Odpoveď: Áno. Sme výrobca dosiek plošných spojov, máme továrne a špecializované automatizačné zariadenia pre celý proces PCB a PCBA a dokážeme presne detekovať a odosielať produkty. Poskytujeme službu nákupu na jednom mieste pre PCB a PCBA.
Q4. Môžete vyrábať dosky plošných spojov s tepelnými podložkami v priamom kontakte so substrátom a elektródami na inej vrstve?
Odpoveď: Áno, môžeme vyrábať dosky plošných spojov s tepelnými podložkami v priamom kontakte so substrátom. Nazývame to termoelektricky oddelené medené substráty. Informácie o spoločnosti Gerber môžete poslať na náš e-mail pcb@jbmcpcb.com na potvrdenie.
Q5. Môže mať PCB s medeným jadrom medené otvory na výrobu?
Odpoveď: Áno, na oboch stranách PCB s medeným jadrom sú medené otvory na pripojenie obvodu, nazývame to skutočný obojstranný medený substrát PCB, máme dlhoročné výrobné skúsenosti s PCB s kovovým jadrom.
